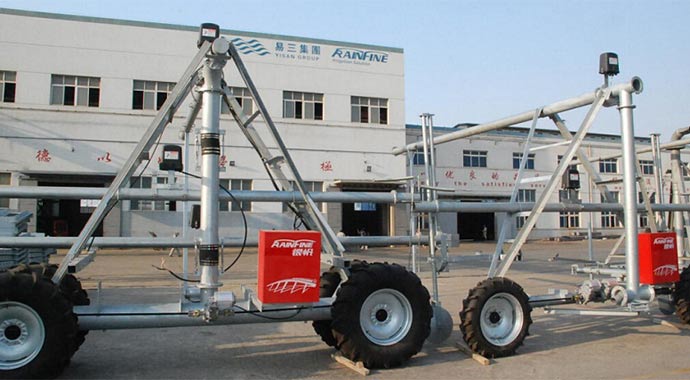

Système d'irrigation à déplacement latéral(Alimentation par tuyau)

1. Point de pivot
Le système d'irrigation à déplacement latéral alimenté par un tuyau fonctionne dans un mouvement linéaire pour l'irrigation d'une zone rectangulaire. Contrairement aux systèmes d'irrigation à pivot central où la zone irriguée ne dépend que de la longueur de la machine, la zone irriguée par le système à déplacement latéral est déterminée par la longueur du système et la distance du déplacement.

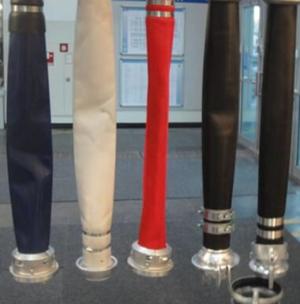

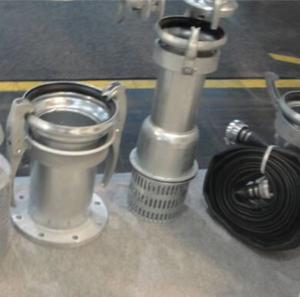

L'eau est introduite dans le système d'irrigation à déplacement latéral par un tuyau flexible attaché à la machine. La taille du tuyau est de 6 'et 8'. La longueur peut se prolonger de 1 à 7 travées, mais n'excède pas sept travées en raison de la longueur du tuyau limité à 450m. Le système d'alimentation d'irrigation par tuyau nécessite des bornes et des conduites souterraines.

Le système d'irrigation à déplacement latéral est la seule machine d'irrigation qui peut arroser tout le champ. Dans des plaques carrées, chaque travée est parallèle à la terre donc il n'y a pas d'angles morts et le ratio d'irrigation augmente à 99%.

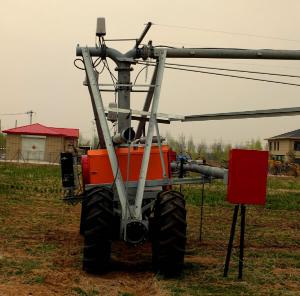

Centre à déplacement latéral
Taille de l'angle du pied: L4"x4"
Elévateur: Diamètre 8" épaisseur 1/8"
Coude: Epaisseur 8" épaisseur 1/8"
Une conception spéciale forme un solide point d'ancrage pour les longs systèmes d'irrigation.

Panneau de contrôle du système d'irrigation à déplacement latéral
Disjoncteur principal
Transformateur de commande
Commutateur de démarrage et d'arrêt
Contacteur principal
Indicateurs de suivi
Contacteurs avant / arrière de nominal 600v à 30 ampères
Fusibles - 30 ampères
Parafoudre

Moniteurs du système d'irrigation à déplacement latéral
Contrôle de puissance
Pression
Mouvement de la dernière tour
Contrôle de l'alimentation du circuit
État du circuit de sécurité
Circuit de commande d'inversion
Circuit de commande d'avance
Pompe du circuit de commande
Puissance entrante 380V

Notre commande principale prend également en charge
Système d'arrêt et de marche pour manque d'eau
Sens de la marche (auto-stop / autoreverse)
Réglage de la vitesse
Relais de sous tension
Relais de surintensité
Arrêt d'urgence
Arrêt de la pression pour niveau d'eau faible

2. Groupe électrogène diesel
Nous proposons différents groupes électrogènes diesel de 6 à 20 kW pour les pivots et nous pouvons fournir de petits générateurs diesel que la plupart des grandes marques ne peuvent pas. Veuillez nous contacter si vous avez besoin de pièces de remplacement ou de pièces de rechange pour ces générateurs.

Modèle No.: PF15GF
Puissance nominale (kw/k VA): 15/19
Puissance de secours (kw/k VA): 16.5/20.9
Modèle de moteur: 4L22BD-4
Modèle de l'alternateur: FD1E
Dimensions (mm): 1360×560×885
Poids (kg): 420

3. Travées du système d'irrigation à déplacement latéral
Les travées zinguées métalliques sont montées sur des tours intermittentes, chacune avec deux roues, une unité d'entraînement d'essieu avec moto-réducteur électrique et boîtes de vitesse sur roues, bloc électronique du système d'égalisation et de contrôle.

La conception des treillis est la partie la plus importante du système d'irrigation à déplacement latéral. C'est pourquoi Rainfine calcule précisément les mécanismes structurels et des tests sont effectués sur des systèmes de pivot dans des conditions difficiles. Nos structures de pivot sont assez solides pour résister à 20 années de travail sans se plier ou se casser.

Options deux tuyaux
1. Tuyau galvanisé 8", 6 5/8", 5 9/16"
2. Tuyau galvanisé avec doublure en poly 8", 6 5/8", 5 9/16" pour l'eau spéciale.

Cuve de galvanisation du système d'irrigation à déplacement latéral
Dimension intérieure: 14000 de long ×1200 de large × 2000 mm de profondeur
Fournisseur: W. Pilling Riepe, en Allemagne, le premier fabricant de cuve au monde.
Épaisseur de paroi 50 mm, plaque spéciale de qualité européenne (voir l'analyse ci-dessous)
Analyse typique: C, .08%; Mn, .5%; P, .02%; S, .02%;Si, Si, seulement des traces
Volume du zinc de la cuve: 90 tonnes
Poids de la cuve: 25150 kg
Normes de qualité: BS-729, ASTM-A123

Cette conception de joint flexible permet au pivot d'être assez fort et suffisamment souple pour fonctionner correctement sur un terrain accidenté. Le coupleur d'aluminium se brise si les travées ne sont pas correctement alignées, ce qui provoque des fuites d'eau et la baisse de la pression de l'eau. Nous avons alors conçu le panneau de commande pour désactiver le système et arrêter la machine lorsque la pression de l'eau diminue. Les raccords de tuyauterie en caoutchouc réduisent la friction de l'eau et la résistance.

On utilise un système de chauffage électrique à haute fréquence pour chauffer les deux extrémités des tiges d'acier et une tête de machine de forgeage pour les former. Lorsque la tige est coupée, la tige d'acier et la tête ont la même composition moléculaire. Ce tirant peut supporter 60,000psi. Nous utilisons des tiges de diamètre 22mm au lieu de 19 mm, ce qui rend nos tirants plus résistants que ceux sur le marché.

Deux options pour le coupleur du système d'irrigation à déplacement latéral
1. Coupleur UMC traditionnel (à gauche): il n'est plus utilisé
2. Coupleur UMC C-X (à droite)
Unités pré-assemblées
Conception universelle
Installation clé unique
Rondelle en uréthane stabilisée aux UV

Deux options pour la boite de vitesses du système d'irrigation à déplacement latéral
1. Standard Cummins (à gauche):
Matériel: Fonte grise HT250
Matériau de l'arbre: Acier forgé de haute résistance
L'angle de pression de l'engrenage et la vis sans fin est de 14 1/2 degrés
2. Rainfine résistant:
Matériel: Fonte ductile HT300
Matériel de l'arbre: Acier 45
L'angle de pression de l'engrenage et de la vis sans fin est modifiable.
Amélioration significative par rapport aux modèles standards
Le système d'irrigation à pivot central est spécialement conçu pour les climats chauds où le pivot est utilisé plus de 300 jours par an.

Deux options de pneus pour système d'irrigation à déplacement latéral
1. Pneu en caoutchouc:
11,2 × 38: Excellent dégagement et bonne flottation
14,9 × 24: Pneu sans chambre à air 4ply, pour des travées plus lourdes et plus longues.
16,9 × 24: Pour des travées plus longues et plus de flottation.
2. Pneu en plastique:
Jante: 10×38 avec des pads en plastique (16 pcs × 4 kg chacun)
Taille similaire aux pneus en caoutchouc 14,9 × 24
Protection contre le dégonflement des pneus / Protection UV
Remplacement de pad / maintenance non nécessaire

Col de cygne: M × M, M × F, M × B, bras de sillon et standard

Nous utilisons le soudage automatique pour fabriquer des tuyaux à travée uniforme de haute qualité. Grâce à la technologie de forage développée en Allemagne, les tuyaux col de cygne ont une forte connexion à la sortie, réduisant les dommages du col de cygne lorsque les gicleurs vibrent.

Boîte de tour du système d'irrigation à déplacement latéral
Contacteur de nominal 600V à 16 ampères min.
Commutateurs d'alignement de nominal 277V à 15 ampères testés pour 10.000.000 cycles.
Commutateur marche-arrêt de nominal 600V à 10 ampères.

Spécification du câble du système d'irrigation à déplacement latéral
4# 14 jauge, 6# 18 jauge
4# 12 jauge, 6# 14 jauge
4# 10 jauge, 6# 14 jauge
Epaisseur 30 milles couverture interne en PVC.
Bouclier en aluminium 8 milles.
La couverture externe en polyéthylène de haute densité a une épaisseur de 15 milles.
Résistant à la lumière solaire.
Protection contre l'humidité et la saleté.

4. Porte-à-faux du système d'irrigation à déplacement latéral
Nous utilisons des câbles en porte-à-faux plus longs à rendement élevé. Cette conception aide les agriculteurs à accroître leur rendement avec un moindre d'investissement.

Taille du tuyau
Φ141mm×3mm
Φ102mm×3mm
Longueur du porte-à-faux:
6.70/13.41/20.12/26.82m

Taille du câble
RF38213"O" Φ6×5.893M
RF38211"O" Φ6×19.526M
RF38210"O" Φ9×13.106M
RF38214"OW" Φ6×5.435M
RF101623"U" Φ6×6.858M
RF38209"OU" Φ9×25.133M
RF38215"OU" Φ9×14.376M
RF38212"O" Φ6×26.054M

5. Asperseur du système d'irrigation à déplacement latéral
Il adopte un système de contrôle d'angle pour asperseur
Lorsque le pivot se déplace près des coins, l'asperseur s'active / se désactive par électrovanne de sorte qu'il puisse arroser une plus grande surface. Cette vanne est commandée par les commutateurs du pivot central.

6. Gicleur du système d'irrigation à déplacement latéral
Les grandes différences dans les cultures, les sols, les pratiques agricoles et les conditions climatiques dans le monde entier, couplées avec la disponibilité des ressources en eau et en énergie, nécessitent une gamme de gicleurs à pivot central performants. Nos gicleurs sont conçus pour réduire la variété de choix en un groupe basique et versatile de produits de pivot central.

D3000
Gicleur automatique de pulvérisation fixe qui produit une variété de motifs en fonction de plaques de pulvérisation spécifiques;
La double pulvérisation inversée permet la conversion aisée des motifs de pulvérisation;
Choisissez des options de plaque de pulvérisation pour germer, irriguer, ou chemigate;
Adaptateur optionnel de tuyau pour une application de précision à basse énergie - LEPA;
Les pièces de cercles sont disponibles.

S3000
Pulvérisation en douceur basse pression;
Utilise une rotation libre pour produire un motif d'arrosage doux semblable à la pluie;
Conçu pour des cultures et sols plus sensibles.
Uniformité supérieure avec un meilleur chevauchement et des faibles taux d'application.
Culture nécessitant une faible consommation d'énergie.
Les pièces de cercles sont disponibles.

R3000
Un plus grand rayon de pulvérisation du flux de rotation correspond à abaisser les taux d'application moyens, allonger le temps de trempage et réduire le ruissellement;
Le recouvrement accru des gicleurs adjacents améliore l'uniformité;
Notre système d'irrigation à déplacement latéral réduit la dérive du vent et la perte par évaporation;
Les pièces de cercles sont disponibles.

O3000
Une uniformité exceptionnelle à pressions d'exploitation faibles;
Les supports non assemblés éliminent les débris de raccrochage et la brumisation de motif d'eau commun aux gicleurs conventionnels;
Longue durée de vie, fonctionnement et durabilité fiable;
Excellente application de l'eau, pression de fonctionnement de 10 à 20 PSI;
Résistant au vent, conservation en eau et en énergie maximale.

LDN
Pertes minimisée de la dérive du vent, évaporation et ruissellement;
Conception de plaquette déflecteur multiple;
Conception robuste pour le déplacement à travers les hautes cultures;
Basse pression – 6 à 15 psi;
Les plaquettes de chimigation produisent une pulvérisation vers le haut des cultures;
Le pad barboteur applique l'eau de façon douce, modèle aéré idéal pour l'irrigation directe à sillon.

i-Wobs
Action rotative excentrée unique, uniformité exceptionnelle;
Application d'irrigation en douceur semblable à la pluie;
Excellente distance de pulvérisation;
Opération à basse pression de 10 à 20 psi pour des économies d'énergie rentables sur l'année.

Xi-Wob
Grande zone de couverture
Pression ultra basse
Buse facile à nettoyer et à changer
La taille des gouttelettes nécessaire pour le type de sol
Affectation uniforme
Intensité d'application
Excellente distance de pulvérisation.

Excellente pulvérisation du système d'irrigation à déplacement latéral
Grande variété de plaquette déflecteur code couleur pour personnaliser le modèle de distribution;
Modèle complet de pulvérisation 360 degrés;
Exploitation basse pression: 6-25 psi;
Pad de chimigation et adaptateur de raccord cannelé disponible.

7. Injecteur chimique pour système d'irrigation à déplacement latéral
L'injecteur de produits chimiques offre une capacité de 85 à 500 LPH et une pression maximale de 12 bars. La précision de mesure est de +/- 2% avec un débit de 10% - 100%.

8. Filtres multiples du système d'irrigation à déplacement latéral
Bien que les pivots aient besoin d'un seul filtre, avoir plusieurs filtres est une bonne option au cas où un filtre devienne sale. Un système de grappe composé de plusieurs filtres peut souvent être utilisé pour plus d'un pivot. Pour une irrigation goutte à goutte plus efficace, les clients peuvent choisir le système de filtre segmenté.

9. Système d'arrêt et d'inversion automatique
En raison des terrains, granges, maisons, ou d'autres obstacles, le système de pivot ne peut ne pas effectuer un cercle complet. Le système d'arrêt et d'inversion automatique contrôle le pivot pour éviter la collision. Une barricade sur la dernière tour du pivot sert à arrêter et à inverser automatiquement le pivot lorsque celui-ci est touché par le bras de capteur. Ce système comprend un boîtier de commande, bras de capteur, bras transversal, câble et ressorts, et un système de prévention contre les collisions.

10. Expédition du système d'irrigation à déplacement latéral
Chaque travée est emballée dans une boîte en bois avec des instructions et une liste d'emballage claire pour une installation facile. Toutes les boîtes en bois sont durables pour une exportation en toute sécurité. Un pivot fixe de 500m (9 travées) peut être chargé dans un conteneur de 1 x 40' HC.

11. Installation du système d'irrigation à déplacement latéral
Nous enverrons nos ingénieurs pour superviser l'installation. Normalement, l'installation d'un pivot de 7 travées nécessite huit personnes pendant une semaine.

12. Pièces de rechange et garantie
Nous embarquerons avec l'équipement 2% des pièces de rechange inscrites dans le contrat. Nos représentants locaux ou les revendeurs aideront les agriculteurs à remplacer les pièces endommagées si nécessaire.

Garantie du système d'irrigation à déplacement latéral
1 an pour l'équipement électrique
10 années / 10000 heures de travail pour les boîtes de vitesses et les moteurs à engrenages. Nous considérons le premier terme qui s'expirera.
20 ans pour l'équipement galvanisé contre la corrosion.
3 ans pour les pneus et les jantes.
